詳細介紹

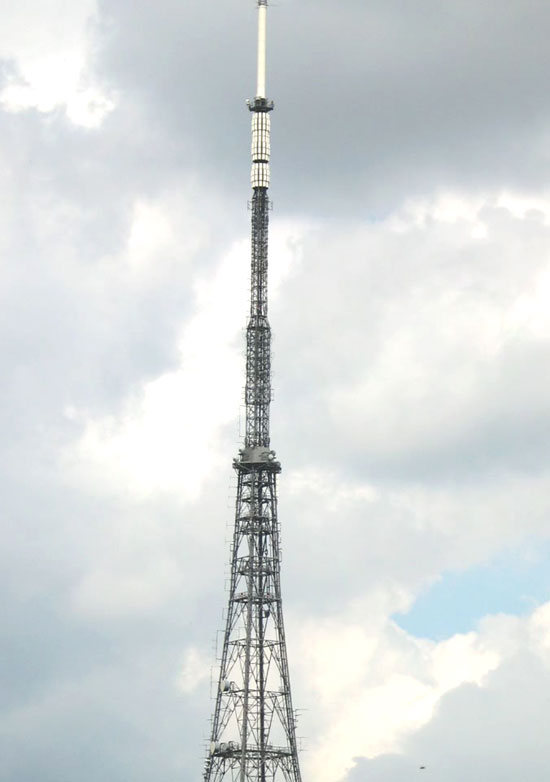

避雷針?biāo)谋Ｗo(hù)范圍還要按照滾球法來計算保護半徑和保護范圍。GFL GFL避雷塔主要用于各種建筑的防雷工程,特別是煉油廠、加油站、化工廠、煤礦、炸藥庫、易燃易爆車間,更應該及時的安裝避雷塔,因氣候變化,雷電災害不斷加重,現在很多建筑都安裝避雷塔,特別是樓頂不銹鋼飾鐵塔，造形樣式多樣，外形美觀，設計新穎獨特，廣泛應用于各類大樓樓頂、廣場及小區的綠地等的建筑，使之與建筑物交相輝映，成為城市中標志性的裝飾建筑。避雷塔原理與避雷針一樣。減少雷電災害。
使用條件
1、基本風壓：w0=0.4及0.7KN/m2兩種
2、抗震設防烈度：8度及小天8度地區
3、地基承載力：100及200 KN/m2
4、覆冰厚度： ≤10mm 5、垂直度：≤1/1000
設計依據
1、建筑物防雷設計規范（GB50057-94）
2、高聳結構設計規范（GBJ135-90）
3、鋼結構設計規范（GB50017-2003）
4、塔桅鋼結構施工及驗收規程（CECS 80：2006）
制作安裝
1.所有金屬部件必須鍍鋅，操作時注意保護鍍鋅層。
2.采用鍍鋅鋼管管制作針尖，管壁厚度不得小于3mm,針尖刷錫長度不得小于70mm 3.避雷塔應垂直安裝牢固。垂直度允許偏差為3/1000。
4.焊接要求焊接應采用搭接焊，其搭接長度必須符合下列規定：
5.扁鋼為其寬度的2倍(且至少3個棱邊焊接)。
6.圓鋼為其直徑的6倍。
7.圓鋼與扁鋼連接時，其長度為圓鋼直徑的6倍。
8.避雷塔一般采用圓鋼或鋼管制成，其直徑不應小于下列數值：
a獨立避雷塔一般采用直徑為19mm鍍鋅圓鋼。
b屋面上的避雷塔采用直徑25mm鍍鋅鋼管。
c水塔頂部避雷塔采用直徑25mm或40mm的鍍鋅鋼管
d煙囪頂上避雷塔采用直徑25mm鍍鋅圓鋼或直徑為40mm鍍鋅鋼管e避雷環用直徑12mm鍍鋅圓鋼或截面為100mm2鍍鋅扁鋼，其厚度應為4mm．
9 避雷塔宜采用圓鋼或焊接鋼管制成，其直徑不應小于下列數值：針長1m以下：圓鋼為12mm、鋼管為20 mm 、針長1-2m：圓鋼為16mm、鋼管為25mm、煙囪頂上的針：圓鋼為20 mm、鋼管為40 mm。
